◆ FQG全自動淺層介質過濾器簡介

　　淺層介質過濾器是利用石英砂作為過濾介質，在一定的壓力下，把濁度較高的水通過一定厚度的粒狀或非粒的石英砂過濾，有效的截留去除水中的懸浮物、有機物、膠質顆粒、微生物、氯、嗅味及部分重金屬離子等，終達到降低水濁度、凈化水質效果的一種過濾設備。

FQG系列全自動淺層介質過濾器是我公司代理的專利產品，具有自主知識產權，適用于農業灌溉、工業用水、生活用水及市政給水系統。FQG系列全自動淺層介質過濾器安裝容易，運輸方便，使用、維護簡單，且具有很高的性價比，并以其獨特的優勢，立足于市場，備受青睞。

FQG全自動淺層介質過濾器使用范圍：1、主要用于水處理除濁、軟化水、電滲析、反滲透的前級預處理，也可用于地表水、地下水等方面?？捎行У娜コ械膽腋∥?，有機物、膠體、泥沙等。 2、可廣泛應用于電子電力、石油化工、冶金電鍍、造紙紡織、制藥透析、食品飲料、生活飲用水、工廠企業用水、游泳池等?？蓾M足各行業液體過濾需要。

　　當系統處于過濾狀態時，未經過濾的水通過上部的布水器，配合球形外殼，以接近平流的狀態到達過濾器內的填料層。當水流過填料層時，雜質被截留在填料層內。過濾器底部的收集器將過濾后的水均勻地收集并流出。平流過濾，決定了過濾器在高的流速下過濾，仍可達到良好的過濾效果。

　　隨著雜質在填料層中的不斷聚積，壓頭損失（即壓差）將不斷增大。當壓差達到一定的設定限度或過濾時間達到設定值時，系統將自動轉換至反洗狀態，以清洗填料層并清除聚積起來的雜質，對系統來說，經常性的反洗以清除聚積起來的雜質是的。

　　當系統進入反洗狀態時，通過PLC控制改變?nèi)ㄩy的通斷位置（進口關閉，排污口打開），其他過濾罐中經過過濾的水部分流入要反洗的過濾罐中。由于系統壓力被反洗的過濾單元的填料層在水流的沖擊下被沖起，雜質則通過三通閥的排污口被排出。

　　在FQG系統中，特殊設計的集水器使填料層在反洗狀態時形成內環流，填料之間互相搓洗，大限度地提高反洗效率，減少所需的反洗水，同時反洗時不跑料。 當反洗結束時，閥門又恢復到過濾狀態，而下一個過濾單元則進入反洗狀態。一般一個系統由多個過濾罐（單元）組成，它們依次反洗，以保證反洗時不斷流。

◆ FQG全自動淺層介質過濾器產品分類

2.1 小型淺層介質過濾器

　　小型淺層介質過濾器主要指直徑為φ1200mm、φ1400mm、φ1600mm三種類型的過濾器，其主要結構如下：

　　FQG單元主要部件由球形罐體，布水器，集水器，手孔及支腿等組成。

　　球形罐體：可以充分配合布水器，均勻布水；配合集水器的55個水帽，反沖洗時形成內環流，不跑沙。

　　布水器：使未過濾水即使在高流量的情況下亦能均勻流過填料層，并在填料層上維持一平整水面。

　　集水器：獨特的55個蘑菇狀壓差補償集水器，使系統在過濾狀態下各部分水壓平衡，過濾流速高，效率高；在反洗狀態下，形成內環流，反沖效率高且不跑沙。

　　手孔：過濾器有上、下兩個手孔，方便安裝及更換布水器和集水器，并且上手孔可用于觀察和加料，下手孔可用于清空和維護。

　　支腿：可拆卸支腿方便運輸，減少運輸成本，現場安裝方便，高度可調，更好的適應不平整的地面。

2.2 大型淺層介質過濾器

　　此類過濾器為直徑＞φ1600mm的淺層介質過濾器，由于其流量較大，不能配置常規的電磁隔膜三通閥，結構與小型淺層介質過濾器略有區別；主要由以下部分構成：配套管線和閥門。其中過濾器單元包括：

　　筒體：主要由上封頭+直段+下封頭組成；

　　布水器：多采用擋板式、鉆孔管式，使待過濾水源即使在高流量的情況下亦能均勻分布在填料層，避免沖擊濾料層造成不平整影響過濾效果。

　　集水器：采用多孔板+濾帽組成；

　　排氣閥：用于設備進水除段的排氣作用；

　　人孔：在過濾器有上、下兩個人孔，方便安裝及更換布水器和濾帽，并且上手孔可用于觀察和添加濾料，下手孔可用于清空和維護。另外直段底部有一個人孔，可以用于濾料的更換清空；

◆ FQG全自動淺層介質過濾器技術參數

※里面部分參數可根據實際需要進行調整

◆ FQG全自動淺層介質過濾器安裝示意及運行

4.1 淺層介質過濾器單連體結構（φ1200-φ1600）

　　單連體淺層介質過濾器過濾原理：正常過濾過程中，進水在罐體介質的截留作用下去除雜質。為了解決單連體運行過程中反洗水源的來源問題，設備重新設置一條管路，引用待過濾水源進行反洗。此時出水口關閉，反洗進水閥打開，待過濾水源通過Y性過濾器過濾后從罐體出水口進入濾料層進行反洗，反洗隔膜閥切換打開，正常排污。

設備從工廠撬裝后整體發貨，現場對接好進出水口后，接通電源即可開始正常工作；

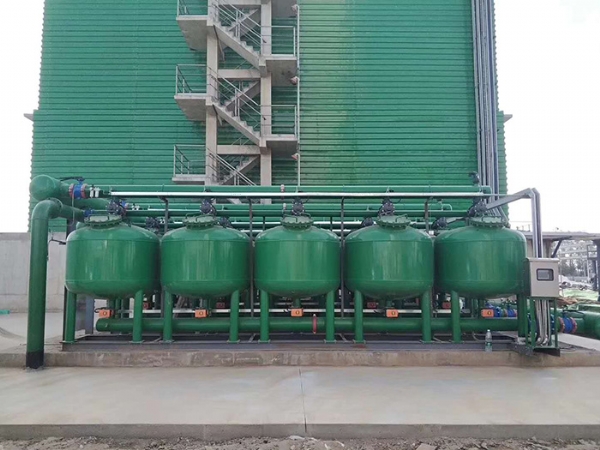

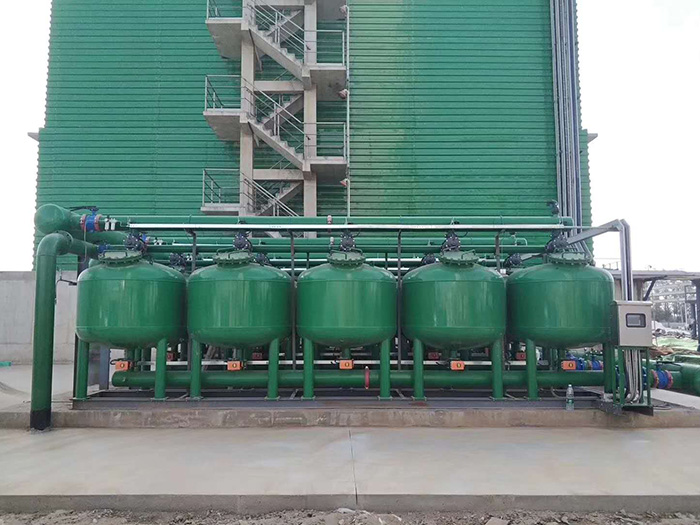

淺層介質過濾器組合式安裝（φ1200-φ1600）

一、打開包裝，將濾灌2依次排列，上手孔方向一致朝外，以便于裝砂、檢修；

二、安裝出水管1，調整濾罐2位置，使出水管支管和濾罐集水器出水端對齊，裝配溝槽式管接頭3，將其固定；

三、分別安裝三通排污閥8，通過三通排污閥上的箭頭方向判斷進水端及出水端，將閥的出水端與濾罐布水器的進水端對齊，裝配溝槽式管接頭3，將其固定；

四、安裝進水管7，調整進水管支管位置，使進水管支管和三通排污閥的進水端對齊，裝配溝槽式管接頭3，將其固定；

五、安裝排污管9，將排污管支管和三通排污閥的排污端對齊，裝配溝槽式管接頭3，將其固定；

六、安裝壓差開關10、進出水壓力表5、6和排氣閥4。

淺層介質過濾器組合式安裝（φ＞1600）

設備運行邏輯：

◆ 調試程序

5.1、試運行

　　1.檢查FQG過濾器被安裝在正確的水流方向。

　　2.檢查所有管路連接正確且接頭牢固。

　　3.檢查所有控制線路連接是否正確。

　　4.檢查電磁閥閥體一字槽方向是否正確。

　　5.檢查壓差開關壓差數是否正確。（初始值為0.1MPa，根據現場情況可以適當調整其數值）

5.2、啟動

　　1.打開進水口總閥、出水口總閥，讓水進入過濾器，排氣閥向外排氣，當排氣閥排氣結束，代表過濾系統已裝滿水，檢查進水壓力，要求大于0.2MPa。并檢查系統密封完好。調整進出水口總閥，保證水壓在0.2—0.4MPa之間。注意：系統壓力禁止超過0.6MPa，以免損壞過濾器。

　　2.接通電控箱電源，按要求（第六章）進行手動反沖洗。反洗時，三通閥閥體中有少量水排出，屬正常現象。

　　3．用手動控制電磁閥依次反沖洗對應的過濾單元，一般要反沖大約10分鐘以上。此操作是有效將新沙子中小的雜質反沖出去。

　　4． 等所有過濾單元都強制反沖結束后，調節控制器為自動控制狀態。詳見電控操作說明書。

　　5．控制器參數設定：

　　①初試設定參考值為：每個FQG單元反沖洗時間30秒；

　?、诜礇_洗周期：4小時；以后根據運行情況調整相關參數。

◆ 停車程序及排空過濾器

一、手動反沖洗一次通過一次的手動反沖洗來卸掉過濾器壓力（可實現一個很短時間的沖洗循環）。

二、關閉過濾器進水總閥。

三、電控箱面板上每個“手動/自動”轉換開關全部撥中間位置，并將電控箱面板上“啟動/停止” 選擇開關切換至“停止”位置。

四、如果想重新啟動，參考第五章操作步驟。

◆ FQG全自動淺層過濾器維護及保養

一、每周維護

　?。?）檢查進水、出水壓力

　?。?）系統有無泄漏

　　（3）控制器是否正確

　?。?）各閥門是否在指定位置

二、每月維護

　?。?）運行并檢查壓差啟動反洗是否正常，若不正常，則疏通高低壓信號管。

　?。?）檢查并維護反洗閥。

　?。?）檢查并維護電磁閥。

　?。?）檢查進水、出水壓力。

　?。?）查看統計數據，根據統計數據分析系統運行狀況并適當優化運行參數，清除運行統計。

三、過冬準備：若系統不運行則排空過濾器和系統內積水。

四、每年砂子維護: 每運行一年，停止過濾系統運行，打開FQG單元上手/人孔，檢查沙子的高度和沙子的污染情況，若有必要，更換砂子。石英砂更換方法如下：

　　1．按停車要求，打開下手/人孔，排放沙子；

　　2. 查看過濾單元內部是否完好，水帽接口是否正常，各接水管是否在位；

　　3．裝砂：從上手孔裝入石英砂，對于精過濾，首先裝粗砂子，等到粗砂子將水帽剛剛蓋住的時候再裝細砂子，細砂裝入高度不要小于12厘米，但不要超過規定的裝沙線。一般砂層越厚，過濾效果越好，但水頭損失和反沖效果變差。

◆ 故障現象及解決方案

◆ 售后服務

非常感謝您對于FQG系列全自動淺層過濾器的支持與信任，我們將熱情為您服務，如有任何疑問，請與我們聯系。

售后部：0536-4332198   技術部：00536-4233556（周一到周六8:00-17:00）

保修期12個月，在保修期內，無償提供非人為因素?fù)p壞的器件，但嚴格按照以下條例執行：

n嚴格按照該用戶手冊操作及維護過濾器；

n如若沒按照該用戶手冊說明進行的不當使用或安裝所造成機械及其他損壞不在保修之列；

n一旦使用非原裝配件進行維護，則保修期終止。
