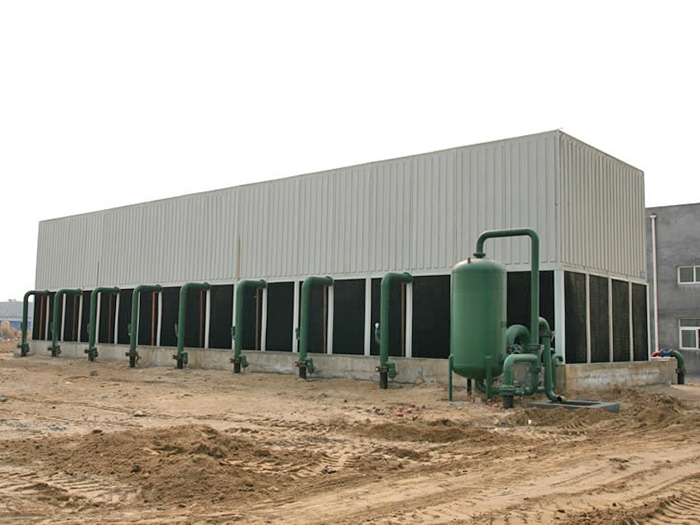

◆ 產品概述
無填料噴霧式冷卻塔是我公司根據中國機械部第四設計院設計產品，深度開發的一種節能的新型冷卻塔。特點是取消了冷卻塔填料和電機風機，采用水驅動霧化器旋轉帶動風能，達到與填料塔相同的散熱效果，使用戶的生產成本大大降低。
◆ 設備優點
采用上噴型噴霧通風霧化裝置改變了機械通風冷卻塔的傳統結構，不需要電力風機與淋水填料。工藝結構的變革，使無動力噴霧型冷卻塔具有以下特點：
1、降溫效果好
因取消了填料，塔內阻力降低到原來的1/2，在相同的風機下，風量增加了1.2倍，氣水比也增加了1.2倍，因此降溫效果好。塔內熱水在霧狀條件下與進塔空氣進行熱交換，傳熱面積和氣水比大，氣水間的傳熱與傳質路線長，傳熱與傳質充分，使塔的冷卻能力增強，從而使降溫效果顯著。
2、節 能
旋流霧化噴頭工作壓力所消耗的能耗與同規格機械通風冷卻塔相比，綜合節能效果在30—50％之間。
3、噪聲低
無電力風機，減少了電機和減速機等產生的噪聲源，采用相應降噪措施后，特別適用于賓館、飯店、醫院、學校、居民區等。
4、重量輕、結構簡單、運行可靠、維護方便
節約企業成本，因冷卻塔無電機與減速機、無淋水填料，使生產成本顯著降低。冷卻塔重量輕且結構簡單，維護方便，后期維護成本低。
◆ 節能計算
例如：冷卻塔使用按24小時計算：
1、11kw×24小時=264度
2、一年節約電費：264度×1元/度×300天=79200.00元，電機維修及維修保養費用（總耗電6%）：79200元×6%=4752元，總節能為79200+4725=83952.00元。
結論：經過計算采用水驅動噴霧冷卻塔，一臺11kw的冷卻塔每年節約電費為83952元。
我公司開發的節能型冷卻塔有三大系列：無動力噴霧冷卻塔、機力噴霧式冷卻塔、水輪機冷卻塔，規格從：100噸-5000噸不等。
節能型冷卻塔具有熱力性能好、同比電耗少、整塔鋼結構穩定性好、耐腐蝕、外形美觀、噪音低、安裝周期短、維修成本極低等特點。
◆ 產品結構
| 塔機配置 | |||
| 名稱 | 說明 | 數量 | 產地 |
| 主體鋼結構 | 選用Q235國標鋼材材質，采用先進的良流線技術加工而成，全部機械化、自動化加工，整體結構強度高，結構受力合理。塔體結構具有多向受力性能的效果，能有效的承受集中荷載，非對稱荷載，降低了冷卻塔的振動。本廠為保證質量，所有出廠鋼質構件均采用熱鍍鋅進行防腐處理。 | 1套 | 山東奧瑞 |
| 外圍護板 | 采用機械高溫拉擠型材，為高強度玻璃鋼復合材料，強度僅次于鋼板。外觀美觀大方，尺寸平整。使用壽命長久，利于拆卸。設計使用壽命25年。 | 1套 | 山東奧瑞 |
| 消音棉 | 護板內部設有消音棉，消除霧化器噴射到護板上的抨擊聲 | 1套 | 山東奧瑞 |
| 水驅動霧化器 | ARS系列霧化器，是我公司與上海復旦大學共同研制開發成功的、應用于無填料噴霧冷卻塔上的一種能量形態自動轉換的產品。該設備是以循環液體管路中存在的壓力為動力源，將高溫液體旋轉噴霧，自帶風扇同步旋轉，產生強風氣流，將霧狀液體中的熱量與冷風轉換，達到冷卻降溫目的的一種新型節能產品。 | 1套 | 山東奧瑞 |
| 配水系統 | 采用管式配水系統，配水系統具有的防堵塞性能。塔內不同位置霧化器的布水流量偏差＜5%，整個配水系統在額定流量的70％～130％內配水均勻。 | 1套 | 山東奧瑞 |
| 消音板 | 噴霧過程中，冷卻水從底部往上噴灑散熱，落下時的高度差產生落水聲，使用消音板有效消除落水聲。 | 1套 | 山東奧瑞 |
| 填料 | 掛式填料，設置與冷卻塔進風四周，作用于1、散熱降溫；2、消除落水聲；3、通風防濺水。 | ||
| 收水器 | 回收型除水器采用耐腐蝕PVC材料，型號HC160-45，組裝尺寸：2000×1000×0.4。其結構通過改變氣流流向，能有效地去除從填料中出來的濕空氣水份，使水的飄逸率降低至0.001%以下。當清洗填料時，可方便的將除水器卸除。 | 1套 | 山東奧瑞 |
| 爬梯、護欄： | 冷卻塔安裝有步梯、護欄，便于日常檢查、維修。 | 1套 | 山東奧瑞 |
| 其他配置 | 如有其他配置請聯系廠家 | ||
◆ 設備使用條件
1、冷卻塔工作壓力（進水口處）要求有12米的揚程，0.12mpa；
2、安裝在室外開闊位置，空氣流通性好；
3、環境在3-450C范圍內；(00C以下地區需采取防凍措施)
4、使用地區相對濕度平均值不能超過90%；
5、環境周圍沒有導電塵埃，爆炸性氣體及能嚴重損壞金屬和絕緣腐蝕性氣體。
