◆ 產品概述
1、應用領域:產品廣泛應用與石油、化工、鹽化、煤化、冶煉、橡膠、食品、空調、注塑、醫藥、釀造、印染等行業的循環水冷卻工藝當中。
2、產品特點:免電水輪機冷卻塔適用于中等或大型工業循環水系統、民用循環水系統。
3、產品型號:?jiǎn)误w規格型號從100m3/h——5000 m3/h
◆ 工作原理

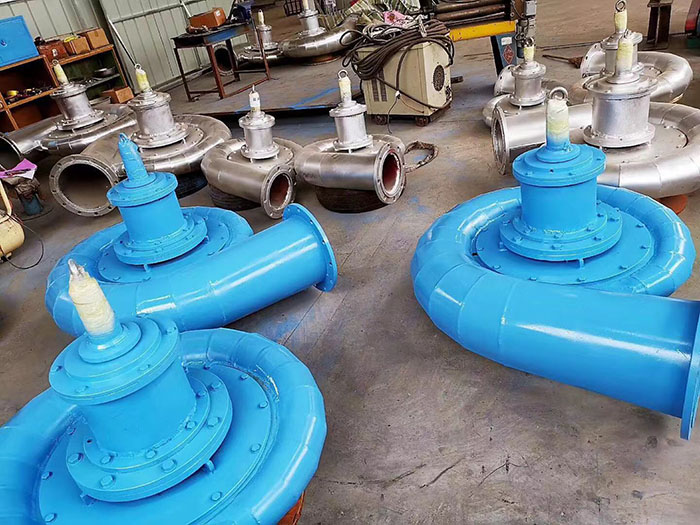

免電水力驅動冷卻塔是一種新型的節能型冷卻塔,其核心是國際的專利技術。在水動風機冷卻塔中,水輪機用于取代電機作為風機動力源,使風機由原來的電力驅動改為水力驅動。水輪機的工作動力來自水泵的富于揚程,并在保證水輪機技術參數的基礎上水泵的電耗不變。水輪機的輸出軸直接與風機相連而帶動其旋轉,達到節能的目的。合理的利用該項技術可對任何帶有風機電機的冷卻塔進行節能改造。 該產品廣泛應用于化工、鋼鐵、紡織、電力、制藥及賓館、辦公樓等各行業。用戶一旦采用該產品或利用其核心對老塔進行節能改造,即可獲得可觀的經濟效益和社會效益。
◆ 技術特點
1、節能:利用循環水余壓推到水輪機帶動風扇轉動,宛成節少了冷卻塔配備分機用電機,并且沒有增加循環水泵的電耗,為用戶節省了電費。
2、水輪機軸產生動能直接驅動風機,不需要通過其它減速器,且隨著水流量的變化而風量相應的變化,合氣水比較穩定,以便確保冷卻效果。
3、低噪音:取消了傳統冷卻塔配備電機及減速器,大減低了冷卻塔運行是的機械噪聲,與電機機械減速傳動的冷卻塔相比噪聲更低,而無電機冷卻塔以水為動能,能量轉換是在水流道內完成的,控制了聲振,水輪機不會發出干擾的噪聲。
4、壽命長:水輪機結構,技術先進,設計壽命為20年以上。水輪機核心部件所街角和材料為高分子抗腐耐磨材料,轉動部分的封裝為一次壓模加工成型,使轉動部分與水輪機水室的水完全隔絕開,保證水輪機能長期在低維護率下運行。
5、費用低:維修費用低。由于使用水輪機替代電動機及減速器,避免傳統冷卻塔每年對電動機、減速器及皮帶的維護、更換的費用。
◆ 產品結構
圍護和結構材料
FRP(加強玻璃鋼聚酯材料)
304不銹鋼
混凝土
碳鋼
動力構件
低噪音風機
水驅動水輪機
穩壓管
散熱片類型
PP材質,耐溫120℃
PVC材質,耐溫60℃
木質,耐溫
◆ 方形水輪機冷卻塔參數表
參數/型號 | 冷卻水量m3/h | 高度 | 寬度 | 風量 | 風機 | 工作壓力 | 重量 | 進/出水 | |
5-8℃ | 10-15℃ | mm | mm | m3/h | mm | (Kpa) | T | 口徑DN | |
SFT -100 | 100 | 80 | 4700 | 3000 | 8.8萬 | 2400 | 115 | 2.04 | 150/200 |
SFT -150 | 150 | 118 | 5000 | 3600 | 12.1萬 | 2800 | 115 | 2.3 | 200/200 |
SFT -200 | 200 | 150 | 5700 | 4300 | 16.1萬 | 3400 | 115 | 3.01 | 200/250 |
SFT -250 | 250 | 175 | 6050 | 4800 | 21.3萬 | 3800 | 120 | 4.11 | 250/300 |
SFT -300 | 300 | 237 | 6700 | 5300 | 26.5萬 | 3800 | 120 | 5.01 | 250/300 |
SFT -400 | 400 | 330 | 7000 | 6000 | 31.8萬 | 4200 | 120 | 6.27 | 300/350 |
SFT -500 | 500 | 417 | 7300 | 6800 | 40.1萬 | 4200 | 130 | 7.65 | 300/350 |
SFT -600 | 600 | 514 | 7900 | 7300 | 49.0萬 | 4700 | 130 | 9.2 | 350/400 |
SFT -700 | 700 | 622 | 8100 | 7800 | 56.0萬 | 4700 | 136 | 9.85 | 350/400 |
SFT -800 | 800 | 723 | 8300 | 8000 | 62.0萬 | 4700 | 136 | 10.43 | 250×2 |
SFT -1000 | 1000 | 900 | 8800 | 8400 | 78.0萬 | 4700 | 140 | 11.5 | 300×2 |
SFT -1200 | 1200 | 1000 | 9300 | 9400 | 93.0萬 | 5500 | 140 | 12.37 | 300×2 |
SFT -1500 | 1500 | 1225 | 10200 | 10300 | 120萬 | 6000 | 140 | 13.46 | 400×2 |
SFT -2000 | 2000 | 1749 | 11500 | 12000 | 160萬 | 7000 | 150 | 15.3 | 450×2 |
SFT -2500 | 2500 | 2000 | 11600 | 13200 | 200萬 | 8000 | 150 | 19.4 | 450×2 |
SFT -3000 | 3000 | 2500 | 11900 | 14500 | 218 | 8500 | 150 | 23.8 | 450×2 |
備注:
1.設計工況參數:濕球溫度WBT=27-28℃,大氣壓力P=99400Pa
2.水泵選型小于冷卻塔噸位數,因?yàn)楸鞠盗欣鋮s塔為機力通風冷卻塔,自然環境影響大,為了保證夏季冷卻塔的降溫效果,冷卻塔需要預留20-30%的散熱余量。
3.冷卻塔自身需要的進水壓力,≥11米的揚程,即≥0.11mpa。
4.以上資料如有更改,恕不另行通知。
5.型號說明:S—水輪機 F—方形 T—冷卻塔
◆ 圓形水輪機冷卻塔參數表
參數/型號 | 冷卻水量m3/h | 高度 | 直徑 | 風量 | 風機 | 工作壓力 | 重量 | 進/出水 | |
5-8℃ | 10-15℃ | mm | mm | m3/h | mm | Kpa | kg | 口徑DN | |
SLT -100 | 100 | 80 | 3300 | 3200 | 56000 | 1800 | 115 | 900 | 150/200 |
SLT -150 | 150 | 118 | 3600 | 3800 | 84000 | 2400 | 115 | 1600 | 200/200 |
SLT -200 | 200 | 150 | 3850 | 4450 | 112000 | 2800 | 120 | 2100 | 200/250 |
SLT -300 | 300 | 237 | 425 | 5150 | 168000 | 3400 | 120 | 3500 | 250/300 |
SLT -400 | 400 | 330 | 4650 | 6050 | 224000 | 3800 | 120 | 4300 | 300/350 |
SLT -500 | 500 | 417 | 5250 | 6750 | 280000 | 4200 | 130 | 5700 | 300/350 |
SLT -600 | 600 | 514 | 5750 | 6750 | 302200 | 4200 | 130 | 6500 | 350/400 |
SLT -700 | 700 | 622 | 560 | 7750 | 393500 | 4700 | 130 | 7900 | 350/400 |
SLT -800 | 800 | 723 | 6100 | 7750 | 408000 | 4700 | 136 | 8900 | 350/400 |
SLT -1000 | 1000 | 900 | 6600 | 8850 | 505200 | 4700 | 136 | 10500 | 400/450 |
備注:
1.設計工況參數:濕球溫度WBT=27-28℃,大氣壓力P=99400Pa
2.水泵選型小于冷卻塔噸位數,因?yàn)楸鞠盗欣鋮s塔為機力通風冷卻塔,自然環境影響大,為了保證夏季冷卻塔的降溫效果,冷卻塔需要預留20-30%的散熱余量。
3.冷卻塔自身需要的進水壓力,≥11米的揚程,即≥0.11mpa。
3.以上資料如有更改,恕不另行通知。
4.型號說明:S—水輪機 LT—冷卻塔
